Pompe à lisier manipulant des cendres volantes exportateur-Muyuan

Nombre Parcourir:0     auteur:Éditeur du site     publier Temps: 2018-11-02      origine:Propulsé enquête

Pompe à lisier manipulant des cendres volantes exportateur-Muyuan

Pompe à lisier manipulant les cendres volantesest principalement composé de trois systèmes:

1. système d'évacuation des cendres volantes:

Cendres collectées dans Duct & Trémie de préchauffage d'air, La trémie de précipitateur électrostatique est acheminée vers 4 trémies de surpression immédiates par des systèmes de transport pneumatiques. Les compresseurs d’air de transport pour l’alimentation en air et les compresseurs d’air des instruments avec dessiccateur d’air pour les instruments de commande sont utilisés comme auxiliaires principaux. Les cendres collectées dans les trémies intermédiaires sont soit acheminées plus loin dans le silo à cendres volantes via un système de transport pneumatique, soit transférées dans des cendres. Bassin à travers le système HCSD. La tuyauterie utilisée est de type pipe in pipe (PIP).

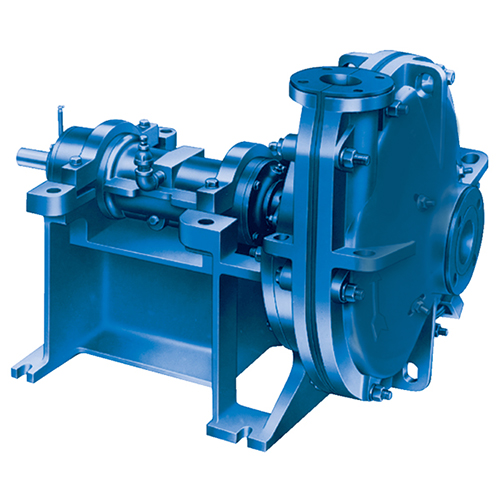

 Pompe à lisier manipulant les cendres volantes

2Système d'évacuation des cendres de fond:

La cendre inférieure comprend la trémie de cendre inférieure, les vannes d'arrêt, les convoyeurs à chaîne de déchirure, le broyeur à clinker et les ampoules; convoyeurs à bande prévus pour collecter et acheminer les cendres inférieures jusqu'au silo de stockage des cendres inférieures. Les cendres de chaque silo de cendres sont déchargées à deux Numérotez les camions ouverts à travers l’alimentateur vibrant et les portes de déchargement. Les cendres inférieures tombent sous l'effet de la gravité dans la trémie inférieure. Les cendres chaudes sont ensuite trempées dans le réservoir d'eau du convoyeur à chaîne de raclage. La chaîne de déchiquetage comprend une chaîne et des barres, un groupe hydraulique pour la tension de la chaîne et le fonctionnement des portes de décharge. Le groupe hydraulique comprend un moteur couplé à la pompe à huile. L'huile sous pression alimente la turbine hydraulique sur laquelle la chaîne de raclage est montée.

3.HCSD (élimination des boues à haute concentration)

Système HCSD (flux de boues à haute concentration) du systèmePompe à lisier manipulant les cendres volantescomprend h Trémies intermédiaires de pompage - trémies auxiliaires de flux - Convoyeur à vis - Mélangeur de cendres - Réservoir de rétention d'agitateur - Pompe de charge - Pompe ABEL. La pompe ABEL est une pompe à membrane à piston à membrane hydraulique utilisée dansPompe à lisier manipulant les cendres volantes pour l'élimination des boues à haute concentration dans un bassin à cendres. Le flux HCSD comprend les principaux équipements suivants:

3.1Surge des larves

Les trémies de surpression sont fournies sous la trémie principale pour une évacuation contrôlée des cendres volantes et leur pesage.

3.2Convoyeur à vis et mélangeur à cendres

Le convoyeur à vis remplit la fonction de transport des cendres volantes dans un mélangeur à cendres. Le mélangeur de cendres est constitué d'une alimentation en eau à un débit contrôlé pour se mélanger à de l'eau. Le mélange d’eau et de cendres est ensuite introduit dans le réservoir de rétention agité.

Réservoir de rétention 3.3Agitated (ART)

ART consiste en un réservoir cylindrique à axe vertical composé de pales. Cet arbre vertical, lors de la rotation, mélange correctement la boue et rend la boue de cendres homogène.

Pompe 3.4Charge

La pompe de charge est une simple pompe centrifuge utilisée pour fournir la tête initiale à la pompe à membrane du piston principal. Il extrait directement le lisier de ART et le pompe avec une pression de refoulement allant de 1,5 à 5 bars. La pompe de charge est suivie d'une crépine d'aspiration pour empêcher toute chute de déchets dans la pompe à membrane à piston.

Pompe à membrane 3.5Piston et son fonctionnement

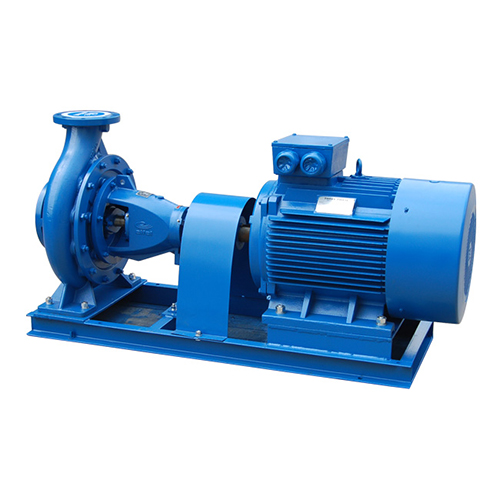

 Pompe à lisier manipulant les cendres volantes
