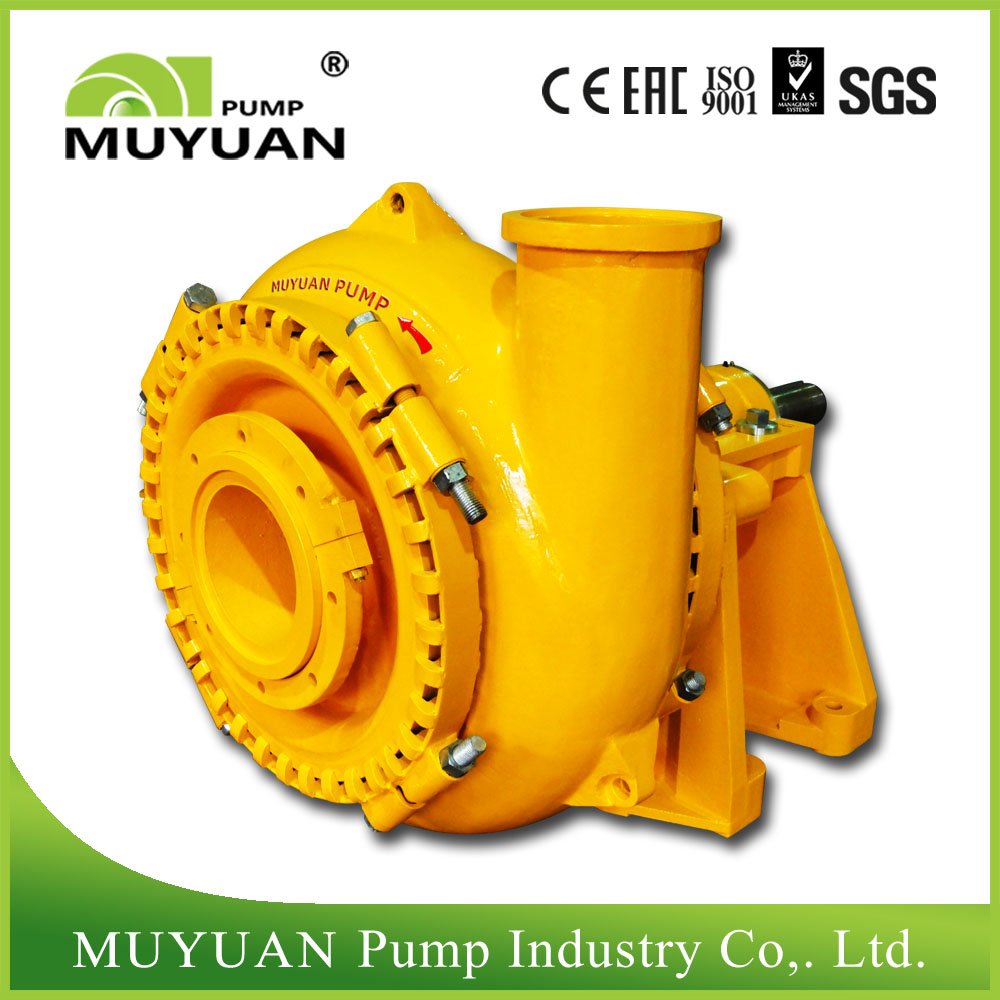

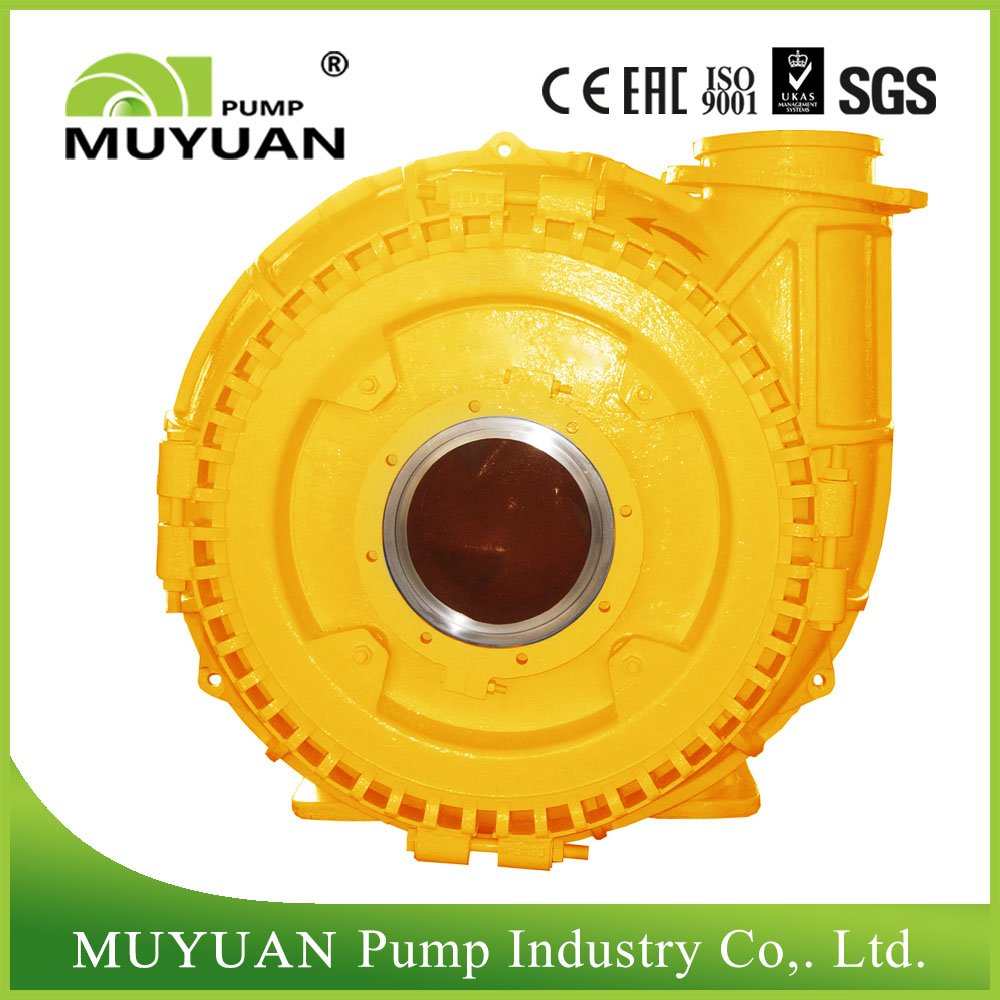

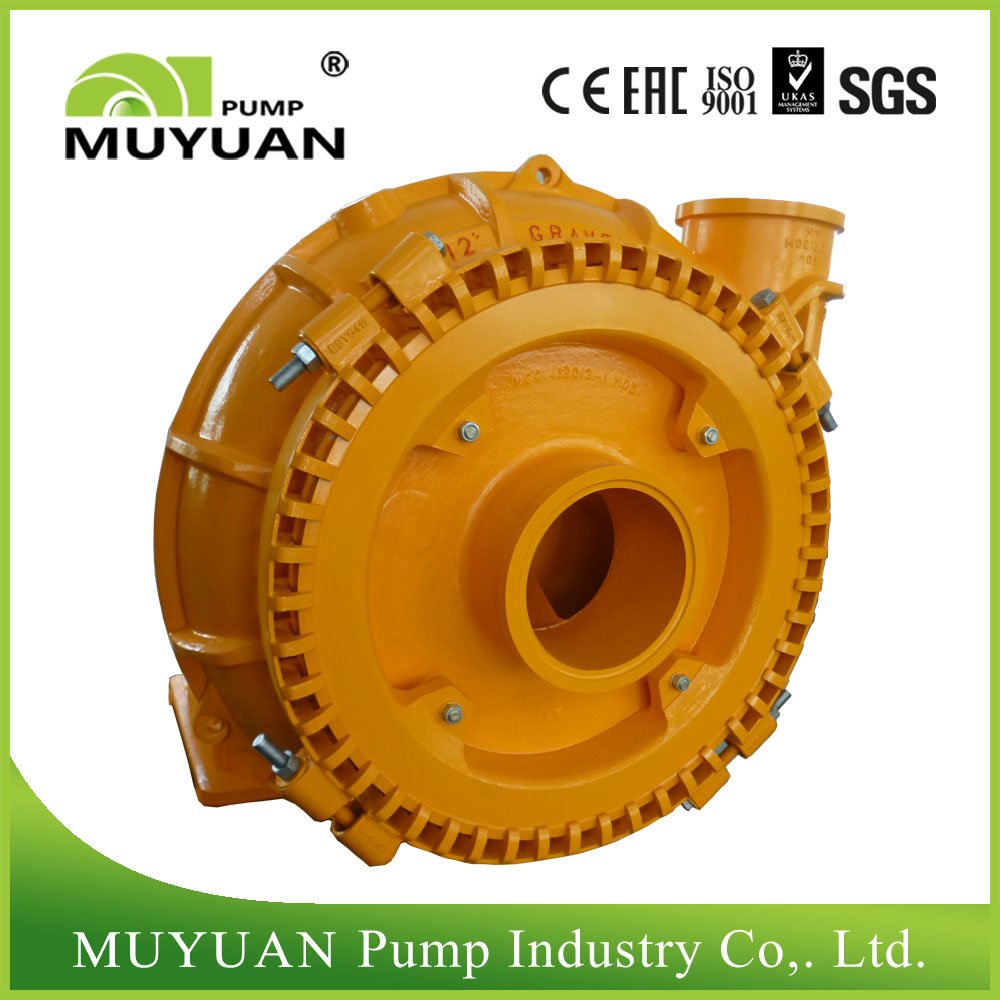

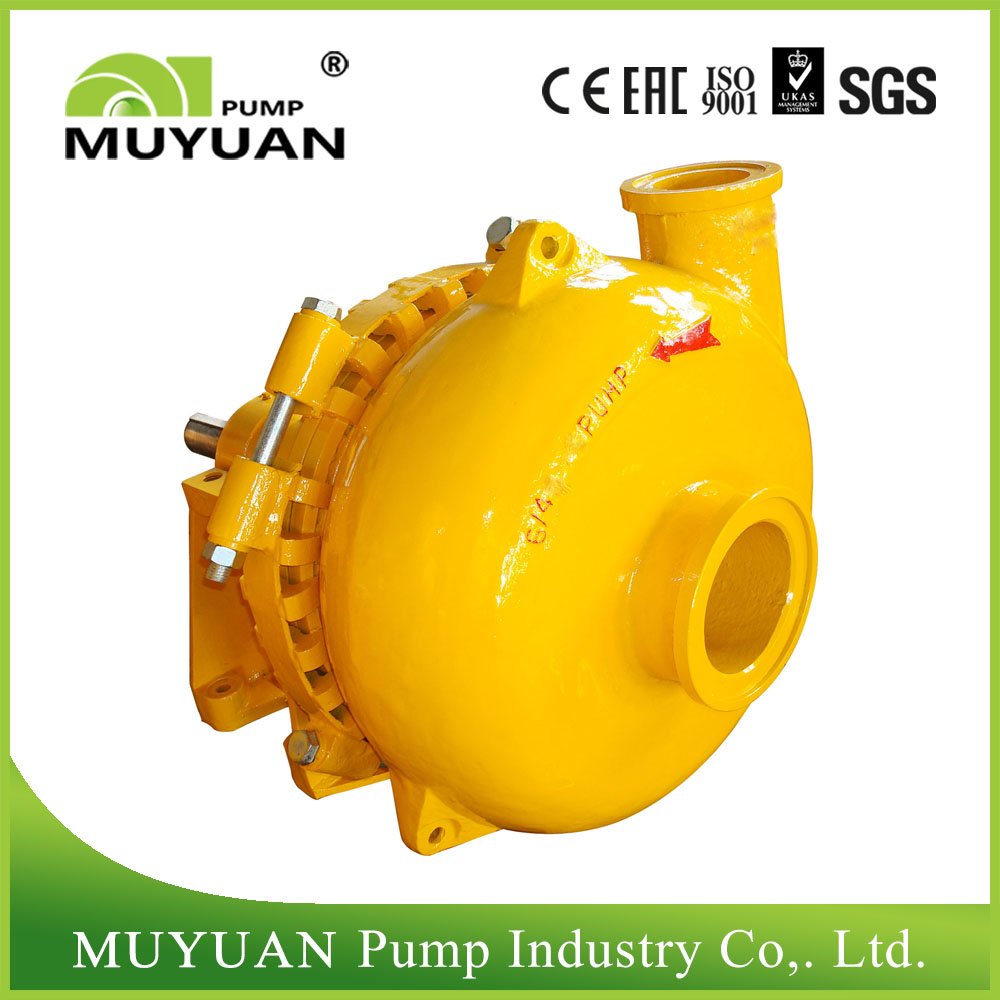

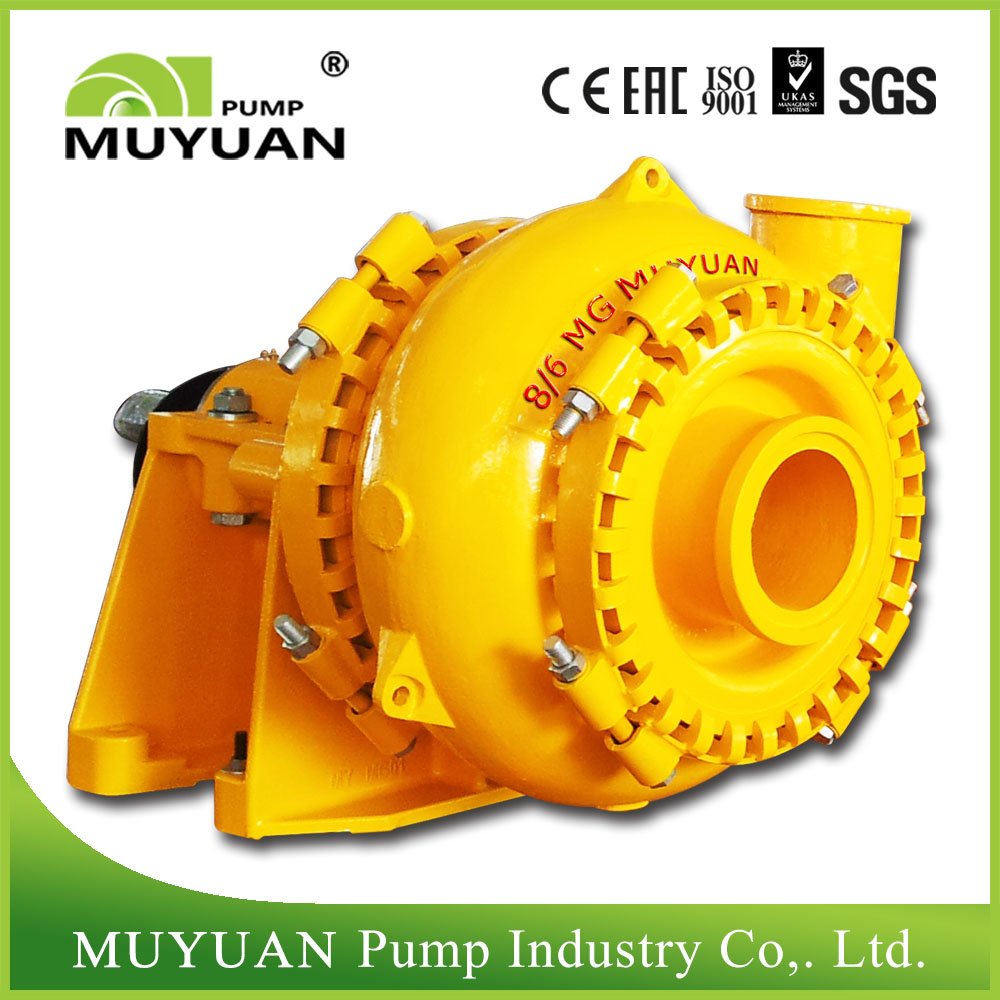

Pompe à gravier MG

Les pompes à gravier de la série MG sont conçues pour manipuler en continu les boues abrasives les plus difficiles, les plus difficiles, qui contiennent des solides trop gros pour être pompés par une pompe ordinaire. Les pompes conviennent à la distribution de lisiers dans les mines, de boues explosives lors de la fonte des métaux, du dragage, etc. Un seul corps avec un passage dépassé et un NPSH abaissé fait des pompes MG le meilleur choix pour le dragage, fournissant une installation d'extraction de boues I.

  • MUYUAN
  • MUYUAN
  • MUYUAN

La série MGpompe à gravier est conçu pour la manipulation en continu des suspensions d'abrasifs les plus difficiles qui contiennent des solides trop gros pour être pompés par une pompe ordinaire lePompe de gravier centrifuge horizontale convient à la livraison de boues dans les mines, de boues explosives lors de la fonte des métaux, du dragage, etc. Un seul boîtier avec dépassement de passage et NPSHr abaissé faitpompes à boue de gravier comme meilleur choix pour le dragage, la livraison des boues I usine minière.

Gamme de pompes à gravier:
Taille de décharge: 4 "à 14"
Capacité: 36 à 3000 m³ / h
Têtes: 5 à 70 m

Pompe à gravierApplication typique:
(1) sable grossier
(2) dragage
(3) résidus fins
(4) charbon
(5) sucre
(6) Papier et amp; Pulpe
(7) Sables Minéraux

Pompe à gravierCaractéristiques

1. La pompe à gravier série MG est aussi appelé pompe de dragage à trémie, il est une seule pompe à boue d'aspiration qui permet d'extraire la boue d'un seul côté. La pompe en porte-à-faux horizontale à un étage adopte une structure de roue unique et est largement utilisée dans des industries telles que le dragage, l'exploitation minière et le traitement des minéraux.

2. Une caractéristique typique d'un telpompe de dragage à trémie est son logement intégral. Parmi les autres caractéristiques souhaitables, on peut citer les sections d’extrémité mouillée à haut canal et résistantes à l’usure en chrome élevé.

3 Sélection du joint d’arbre: presse-étoupe seal,joint centrifuge, mechsceau anical.

4Les sorties de décharge ont 8 positions espacées de 45 degrés et peuvent être sélectionnées pour répondre aux exigences d'installation et d'application.

Pompe à gravierAvantages

1. La configuration optimisée du système de pompe à lisier simplifie les opérations de maintenance, assure une longue durée de vie et convient à la pompe pour les tâches les plus exigeantes consistant à pomper des boues contenant de gros solides.

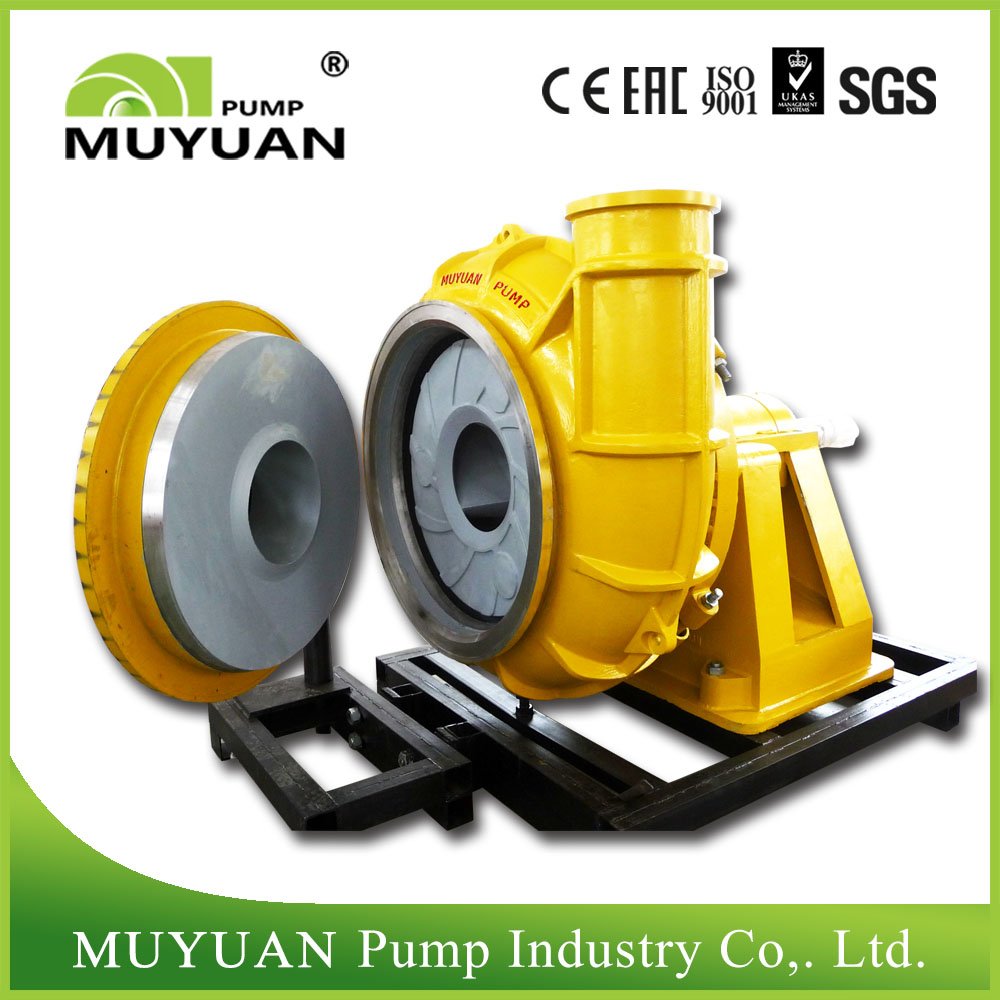

2. Les pièces hydrauliques monoblocs et résistantes à l'usure sont faciles à remplacer et à réparer.
3. Un large passage permet à un grand volume de lisier de passer. Le sable etpompes à boue de gravier sont spécialement conçu pour traiter les applications à forte abrasion que les pompes ordinaires ne peuvent même pas tenter.
4. Le pompe à lisier de gravier la tête est fixée à la base de montage par quelques boulons. Les utilisateurs peuvent régler le jeu entre la roue et la chemise d'aspiration depuis le dessous du socle de roulement.
5. Options de joint d'arbre: joint de presse-étoupe, joint centrifuge et joint mécanique. Les utilisateurs peuvent facilement remplacer un type de joint par un autre afin de s'adapter à l'application de pompage spécifique.

Modélisation hydraulique
Les parties humides sont moulées en métal dur ou en polyuréthane. Même lorsque les pompes de dragage sont très usées, elles conservent de bonnes performances hydrauliques. Cela aide la pompe à sable à atteindre des niveaux d'efficacité de pompage optimaux. La roue à 3 pales augmente lapompe centrifuge de gravierLa capacité de passer à travers le lisier.

Joints d'étanchéité d'arbre
En tant que l’un des joints les plus couramment utilisés pour les arbres en rotation, les joints de presse-étoupe peuvent être placés dans un agencement à chasse basse ou complète qui utilise de l’eau de rinçage pour empêcher les fluides de s'échapper du fluide.pompe centrifuge de gravier enveloppe. Ce joint convient à presque toutes les applications de pompage. Dans le cas de solides corrosifs ou de températures élevées, des fibres de polytétrafluoroéthylène ou d'aramide sont utilisées comme matériau d'étanchéité. Afin d'améliorer encore la résistance à l'usure de l'arbre, une bague revêtue de céramique sera utilisée.

Joint-Expulseur Centrifuge
La combinaison de la turbine et de l'éjecteur crée un joint qui empêche les fuites. Ce sceau, avec le sceau ou lilp joint utilisé en tant que joint de fermeture, peut répondre aux exigences d'étanchéité des applications où des joints à affleurement complet ne sont pas possibles en raison du manque d'eau sur le site, ou permettre à l'eau du joint d'entrer dans le pompe de dragage à trémie chambre pour diluer la boue.

Types d'installationde pompe de dragage à trémie
Type DC:L'arbre de sortie d'un moteur est directement connecté à l'arbre d'entrée d'une pompe via un coupleur de pompe. Ce type de connexion convient aux applications où la vitesse de la pompe à sable et à gravier est la même que celle du moteur.
Type de CV:La pompe est entraînée par une courroie reliée au vilebrequin du moteur. Ce mode de connexion permet un gain de place, une installation facile et un réglage rapide de la vitesse de pompage. Le moteur est fixé au cadre de support du moteur qui est situé sur le socle de roulement au-dessus de la pompe.
Type ZV:Un autre type d’entraînement par courroie qui permet d’ajuster facilement la vitesse de pompage. Le moteur est directement fixé au support de roulement. Ce mode d'installation convient aux moteurs de puissance supérieure à celle possible avec une installation de type CV. En raison de l'installation du moteur sur le socle de roulement, cette méthode permet de gagner de la place pour l'installation.
Type de CR:Ce type de transmission par courroie facilite le réglage de la vitesse de pompage. L'installation permet à la fois le moteur etpompe drague lourde être fixé au sol. Le moteur est installé sur le côté de la pompe à sable et à gravier. Cette méthode d'installation convient aux moteurs de grande puissance.
